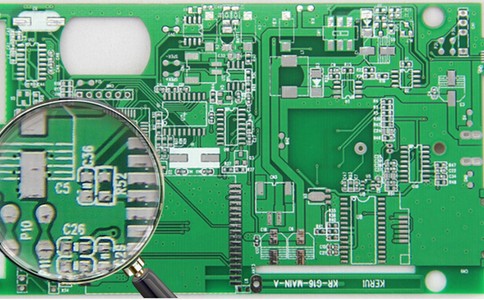

PCB電路板可以將很多的電子元件組合在一起,這樣能夠很好的節省空間,并且也不會妨礙到電路的運行.PCB電路板在進行設計的時候就有著很多的流程,首先,我們要設置好PCB電路板的各項參數.其次,我們要將各個零件裝在合適的位置

　　1、進入PCB設計系統,設置有關參數

　　根據個人習慣設置設計系統的環境參數,如格點的大小和類型、光標的大小和類型等,一般來說可以采用系統的默認值.另外還要對電路板的大小、層數等參數進行設置

　　2、產生引入網絡表

　　網絡表是電路原理圖設計與印制電路板設計之間的橋梁和紐帶,十分重要.網絡表可以由電路原理圖生成,也可以從已有的錢制電路板文件中提取.網絡表引入時,需要對電路原理圖設計中的錯誤進行檢查和修正

　　3、布置各零件封裝的位置

　　可利用系統的自動布局功能,但自動布局功能并不太完善,需要進行手工調整各零件封裝的位置

　　4、進行電路板布線

　　電路板自動布線的前提是設置安全距離、導線形式等內容.目前設備的自動布線功能比較完善,一般的電路圖都是可以布通的;但有些線的布置并不令人滿意,也可以通過手工進行布線

　　5、通過打印機輸出或硬拷貝保存

　　完成電路板的布線后,保存完成的電路線路圖文件,然后利用各種圖形輸出設備,如打印機或繪圖儀輸出電路板的布線圖
